DAI-C8-EC: Cubs OLAP amb Mondrian i JPivot II

Objectius

Unitat Didàctica: UD10. Eines ETL i Integració de Dades. Kettle

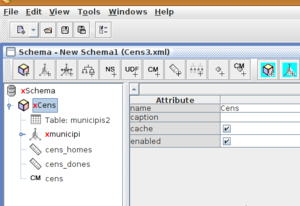

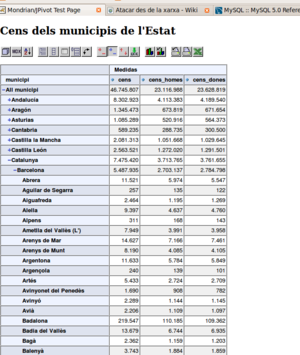

Amb Kettle (PDI, Spoon) tens ja el teu datawarehouse: les dades del cens de tots els municipis de l'estat. Ara és el moment de crear un cub OLAP (utilitzaràs l'eina gràfica del Schema Workbench) i el publicaràs a un servidor Mondrian (navegació de les dades del cub amb JPivot). Pots veure els resultats en els gràfics adjunts.

Desenvolupament

La clau per obtenir un cub navegable amb la jerarquia comunitats-províncies-municipis ha estat crear una vista que faciliti la cerca de tota aquesta informació.

Vista municipis2:

create view municipis2 as
select cod_mun,municipi,provincia,comunitat,numhab_h,numhab_d
from municipi m, provincia p, comunitat c
where m.cod_prov=p.cod_prov and p.cod_com=c.cod_com;

es crea un cub (Cens) que conté una dimensió (municipi), que conté una jerarquia (comunitat-provincia-municipi), dues mesures (cens_homes i cens_dones), i una mesura calculada (cens=cens_homes+cens_dones). El cub finalment queda:

Cens3.xml:

<Schema name="New Schema1">
  <Cube name="Cens" cache="true" enabled="true">
    <Table name="municipis2" schema="public">
    </Table>
    <Dimension type="StandardDimension" foreignKey="cod_mun" name="municipi">
      <Hierarchy name="municipi" hasAll="true" allMemberName="All municipi" primaryKey="cod_mun">
        <Table name="municipis2" schema="public">
        </Table>
        <Level name="comunitat" table="municipis2" column="comunitat" nameColumn="comunitat" type="String" uniqueMembers="false" levelType="Regular" hideMemberIf="Never">
        </Level>
        <Level name="provincia" table="municipis2" column="provincia" nameColumn="provincia" type="String" uniqueMembers="false" levelType="Regular" hideMemberIf="Never">
        </Level>
        <Level name="municipi" table="municipis2" column="municipi" nameColumn="municipi" type="String" uniqueMembers="false" levelType="Regular" hideMemberIf="Never">
        </Level>
      </Hierarchy>
    </Dimension>
    <Measure name="cens_homes" column="numhab_h" aggregator="sum" visible="true">
    </Measure>
    <Measure name="cens_dones" column="numhab_d" aggregator="sum" visible="true">
    </Measure>
    <CalculatedMember name="cens" caption="cens" formula="[Measures].[cens_homes] + [Measures].[cens_dones]" dimension="Measures" visible="true">
    </CalculatedMember>
  </Cube>
</Schema>

prova1.jsp:

<jp:mondrianQuery id="query01" jdbcDriver="org.postgresql.Driver" jdbcUrl="jdbc:postgresql://192.168.0.10/municipis?user=municipi&password=municipi" catalogUri="/WEB-INF/queries/Cens3.xml">

select {[Measures].[cens],[Measures].[cens_homes],[Measures].[cens_dones]} ON columns,
  {[municipi]} ON rows
from [Cens]
</jp:mondrianQuery>

<c:set var="title01" scope="session">Cens dels municipis de l'Estat</c:set>

La consulta MDX per desplegar tots els municipis de Barcelona és:

select {[Measures].[cens], [Measures].[cens_homes], [Measures].[cens_dones]} ON COLUMNS,
  Hierarchize(Union(Union(Union({[municipi].[All municipi]}, [municipi].[All municipi].Children), [municipi].[All municipi].[Catalunya].Children), [municipi].[All municipi].[Catalunya].[Barcelona].Children)) ON ROWS
from [Cens]

Pràctica per pujar nota. Nosaltres tenim les dades del cens del 2009. Es tracaria de cercar a www.ine.es les dades del cens d'anys anteriors, i afegir una dimensió temporal a la nostra aplicació.

La base de dades quedaria:

MUNICIPI (cod_com,municipi,cod_prov)
CENS (cod_com, any, homes, dones) PK: cod_com + any

Tindrem un cub (Cens), i dues dimensions (municipis i temps). Les mesures quedaran iguals.

Entrega

el professor comprovarà el bon funcionament de l'aplicació en l'ordinador dels alumnes.

Recursos

Moodle

Durarda

2 hores

---

creat per Joan Quintana Compte, abril 2010
