Stencil Maria-Pere, gener 2017

Introducció

Un stencil és una plantilla, en aquest cas una plantilla d'aquestes per pintar a sobre i que estan totes les lletres de la paraula en una sola peça de fusta.

Una altra manera d'anomenar una plantilla d'aquestes és un cut-out, veure més avall.

Disseny

Stencil maria pere.png

Faig servir la font MKStencilsansBlack.ttf. Faig servir Inkscape, exporto a dxf; obro amb LibreCAD i arreglo coses que no han quedat bé, i faig alguna separació més grossa. Finalment obro amb dxf2gcode.

Em trobo que en el dxf2gcode protesta perquè diu hi ha alguns elements més petits que la meva resolució (TBD). No sé si és per això, però com es veu en el toolpath del dxf2gcode, hi ha una línia que arruina la segona prova.

En el dxf2gcode fixar-se que una cosa són les entitats que estan definides en el dxf, i una altra cosa són els shapes (contorns) que finalment queden definits. Hi ha moltes entitats perquè a més faig un explode, però és lògic que un software intel.ligent com el dxf2gcode intenti fer contorns més intel.ligents.

Loaded 10895 entity geometries; reduced to 150 contours; used layers: [0, 1]; number of inserts 0

Per exemple, imaginem que tinc una recta definida a través de 10 punts. Idealment, aquesta recta no s'ha de fer amb 10 trams de recta, sinó amb un sol tram. Per tant, una de les feines del dxf2gcode és detectar rectes, arcs de circunferència, splines,...

Fresat

A l'hora de definir el diàmetre de la broca, he de tenir en compte la resolució mínima que tinc i que vull definir en el treball. Allò crític en aquest treball és que pugui serparar bé les lletres, que els trossos prims no es malmetin.

Fresat. Prova1

Decideixo fer el treball amb un contraxapat de 4mm. (Em pensava que era de 3mm). Primer faig servir una broca tipus flauta de 1mm, i una profunditat de 1.5mm. Malauradament s'ha trencat a la primera (?), la qual cosa m'ha estranyat.

Fresat. Prova2

La segona prova utilitzo una broca V-Shape de PCB de 10graus, i m'ha anat molt bé i compleix la resolució correctament. He volut ser conservador i he fet 4 passades a 0.75mm, que són 3mm. Ha fet el treball molt bé, tot i que:

En la tercera prova faig 4 passades de 1mm (en total 4mm), amb la broca V-Shape de 10graus que ha donat bon resultat. Es corregeix manualment el G-Code per tal de que no es faci la recta grossa de Pere, tal com es comenta a continuació:

Codi original on s'ha detectat la línia que va de X=14.375 fins a X=141.139

(* SHAPE Nr: 96 *)
G0 X  14.619 Y  15.652
M3 M8
G0 Z   3.000
G1 Z  -1.000
F400
G1 X  14.376 Y  15.424
G1 X  14.375 Y  15.423
G1 X 141.139 Y  10.228
G1 X 140.897 Y   9.897
...
G1 X 140.655 Y   9.569
G1 X 140.897 Y   9.897
G1 X 141.139 Y  10.228
G1 X 141.381 Y  10.561
G1 X  14.376 Y  15.424
G1 X  14.619 Y  15.652
F150
G1 Z  -3.000
F400
G1 X  14.376 Y  15.424
G1 X  14.375 Y  15.423
G1 X 141.139 Y  10.228
G1 X 140.897 Y   9.897
G1 X 140.655 Y   9.569
G1 X 140.411 Y   9.244
...
G1 X 141.139 Y  10.228
G1 X 141.381 Y  10.561
G1 X  14.376 Y  15.424
G1 X  14.619 Y  15.652
F150
G1 Z   3.000
G0 Z  15.000
M9 M5

Canviar-ho per: (s'ha de canviar a varis llocs perquè es fan vàries passades.

(* SHAPE Nr: 96 *)
G0 X  14.619 Y  15.652
M3 M8
G0 Z   3.000
(G1 Z  -1.000)
(F400)
(G1 X  14.376 Y  15.424)
(G1 X  14.375 Y  15.423)
G0 X 141.139 Y  10.228
G1 Z  -1.000
F400
G1 X 140.897 Y   9.897
...
G1 X 140.655 Y   9.569

Fresat. Prova3


Torno al dxf i resolc el problema que hi havia. Les lletres venien del Inkscape, i quan l'havia exportat a dxf i al LibreCAD, hi havia algun error que he corregit manualment. En aquest procés també dec haver comès algun error. He trobat alguna recta repetida, que elimino, concretament allà on comença la recta en qüestió en la versió2. Ara ja estic en la versió 3, i és aquesta versió la que finalment envio a la fresadora.

El resultat és molt bo, tot i que delicat. El treball és de 17cm de llarg. Millor seria tenir unes lletres més grosses.

Possibles millores

(TBD)

Maria lletra lligada, gener 2017

Maria lletra lligada.jpg

forats altaveus, febrer 2017

array pikeyd, febrer 2017

carpeta array_pikeyd_botons.

D'entrada faig un array per a 24 botons GPIO. Utilitzo la broca (drill) de 0.7mm, i aquesta va bé per ficar tant les resistències com per els cables. Recordar que és important saber el gruix del substracte, i per tant s'ha d'editar el fitxer ngc o tornar-lo a generar per tenir en compte el gruix del substracte.

Braquistòcrona, febrer 2017

(TBD)

Cutouts Pere, Marc i Jack, febrer 2017

Aquests treballs tenen una resolució de 1mm, i s'ha de fer servir una broca de 1mm.

He fet servir una broca de 1mm que ja estava trencada i m'ha anat prou bé. A 20000rpm. Però al final també s'ha trencat. Com que no tenia broques end-mill de 1mm a mà, el treball del Marc l'he acabat amb les broques de etching de PCB, i sobre el contraxapat m'ha anat bé, tot i que evidentment fa una mica d'angle.

lletres modernistes, febrer 2017

Lletra a modernista.png

La idea és obtenir una lletra ben grossa amb la font Boecklins Universe.ttf (modernista, Art Nouveau), i tallar-la amb fusta de pi amb una fusta el més gruixuda possible. He d'investigar quin és el gruix màxim que podré tallar, i quin tipus de broca puc fer servir.

La font està instal.lada a:

~/projectes/CNC3040T/projectes/modernisme/boecklins-universe/Boecklins\ Universe.ttf

i per generar una lletra dxf:

$ truetype-tracer-dxf -f ~/projectes/CNC3040T/projectes/modernisme/boecklins-universe/Boecklins\ Universe.ttf 'A' > ~/projectes/CNC3040T/projectes/modernisme/A_original.dxf

Les lletres que s'obtenen amb aquest procés són molt grans (296cm d'alt), la idea és tenir lletres de 30cm d'alt (l'alt és fix, és l'amplada la que pot variar).

Per tant, el factor de reducció és de 30/296 = 0.1

Fixar-se que les lletres generades poden anar una mica per sota de y=0. Per tant, s'haurà de moure la lletra de manera que el valor mínim sigui y=0.

Per la lletra A, la resolució mínimq que tinc és de 9mm. La lletra A fa 27x30.

Compte perquè si faig el Explode de la lletra aleshores és quan surten punts extranys.


En la primera prova he utilitzat conglomerat de 16mm. El primer problema que he obtingut és que la configuració per defecte de la 3040T és una profunditat de 15mm. Suposo que això es pot canviar en algun fitxer de configuració. Això no és massa problema perquè tallant a 15mm n'hi ha prou per després amb l'ajuda de la serra de cinta acabar de separar la peça.

Efectivament, en el fitxer 3040t.stepconf tenim la línia:

  <property name="zminlim" type="float" value="-15.0"/>

que he de canviar a -16/-19 si vull tallar fins a fustes d'aquest gruix.

Vull utilitzar la broca de 6mm, i això significa utilitzar el collet de 6.5mm (en el collet de 6mm no hi cap). Com que la fusta de salvaguarda és de més de 1cm, i el conglomerat de 16mm, passa que no tinc marge per pujar l'eix Z sense que sobrepassi el màxim, i aleshores passa que no puc ficar la broca de 6mm, no hi ha espai. La solució és recordar que puc portar l'eix Y fora del llit de la CNC, i per tant allà, fora del llit, tinc espai per col.locar la broca.

En e dxf2gcode he hagut de ficar el punt de desplaçament a 4.5mm en comptes de 15mm, doncs si vull pujar 15mm l'eix Z és impossible (recordar que tinc 15mm + 16mm de offset respecte del llit, i per tant no hi ha marge).

He ficat un step de profunditat de 2mm en comptes de 1.5mm. M'he atrevit a fer-ho perquè utilitzo una broca més grossa (6mm) que les que he estat utilitzant (he comprat collets de varis tamanys i una abraçadera R-11? de recanvi). Per tallar fins a 15mm són 8 passades. La mossegada de 2mm la fa bé fins a un cert punt, he hagut de pujar les revolucions a tope per tal de no forçar la broca. Potser és millor deixar-ho al estàndard de 1.5mm. A més, estic utilitzant conglomerat, que té unes característiques molt diferents de la fusta de pi o el MDF. El conglomerat fa bastants xips.

He de passar l'aspiradora sovint per anar treient tota la serradura i els xips.

De la peça que he fet falta tapar les imperfeccions degut a les proves prèvies que havia fer, pulir i llimar les imperfeccions, i pintar. El tamany final de la lletra és de 27cm x 30cm. En peces que siguin altes és important recordar que Y=0 ha de ser just a la base del llit, o fins i tot pot ser 1cm més avall del llit, doncs si començo més amunt és fàcil passarm-me de l'eix Y.

Cut-Outs, febrer 2017

Cutout marc pere.jpg

Faig cut-outs del Marc, Jack i Pere. El projecte està a projectes/CNC3040T/projectes/stencil_maria_pere_cutouts.

Resolució de 3mm vol dir que el diàmetre de la broca ha de ser més petit que la meitat (3/2=1.5mm). Per tant la broca ha de ser de 1mm.

Com que se m'ha trencat la broca de 1mm (per accident, no perquè no anés bé), la fusta del Marc l'he feta amb una V-shape de PCBs, i també m'ha anat bé, té una resolució suficient.

La lletra que he fet servir és la CutOutsFLF.ttf, que es deixa treballar millor que la MKStencilsansBlack.ttf.

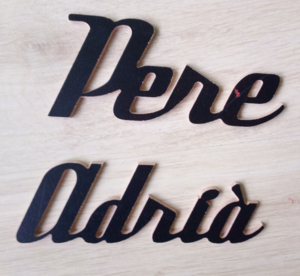

Lletra lligada 2, Pere i Adrià, febrer 2017

Pere adria.png

Mapamundi prova 1, març 2017

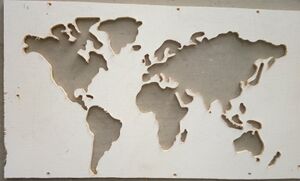

1a prova

carpeta mapamundi/. He fet servir una broca de 3mm, tot i que la resolució és de 1.5mm. He demanat unes broques de 2mm. Aquesta primera prova l'he fet en format horitzontal, es pot fer amb format vertical, i aleshores es pot fer una mica més gran. Amb bon criteri he serparat Amèrica d'Europa/Àsia/Austràlia, i així es pot fer més gran.

Ho he fet amb broca perquè ho he fet amb fusta contraxapada bastant gruixuda, de 12 mm. Si ho volgués fer més prim, ho podria fer amb V-bit de 10 graus, i aleshores aconseguiria una bona resolució. He comprat unes broques de 2mm amb les que milloraré la resolució (tenen una sola flauta). Baixar de 2mm veig que és impossible. Tot lo que sigui més petit que això és perquè són broques de drill (per fer forats).

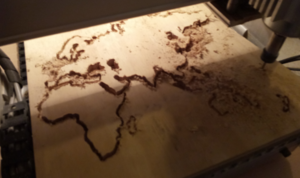

2a prova, maig 2017

2a prova

NOTA: quan vaig fer aquesta versió no me n'havia adonat que al LibreCAD es pot fer l'amplada del traç de fins a 2mm de gruix, que és precisament el diàmetre de les meves broques. Això facilita molt el fet de saber de com quedarà el treball final.

Ja tinc les broques de 2mm i el resultat és bo. De totes maneres, treballo amb la carpeta simplificat/, doncs he partit d'un mapamundi simplificat. Amb la broca de 2mm no té cap sentit treballar amb un mapa que tingui molt detall.

Parteixo d'una imatge del mapamundi simplificada (jpg), i l'he importat al LibreCAD. En una altra capa, vaig fent polilines dels contorns. Sembla bastanta feina, però es va bastant ràpid.

Després roto 90 graus per aprofitar bé l'espai. Faig tot el mapamundi d'una sola tacada. El que vull fer és fer un marc de fusta de 44x25mm. Veig que la dimensió màxima que puc fer en l'eix Y no és 40mm, sinó 39 mm. Ho faig així per aprofitar el màxim l'espai.

Ho tinc documentat a simplificat/llegir.txt, però allò interessant és la discussió sobre la resolució. Bàsicament hi ha dues opcions. 1) Tinc una fusto i buido els continents, i això és el que m'interessa; 2) M'interessen els continents.

He de tenir en compte quina opció vull. Per exemple, en l'opció 1) és possible que el Mar Roig quedi malament. El que he de fer és fer la costa de Egipte-Sudan-Etiopia més petita, i més petita la costa de la Península Aràbiga. És a dir, fer més gran el Mar Roig, i aleshores quedarà bé.

Però si el que vull és quedar-me amb els continents, aleshores al revés. Puc fer el Mar Roig una sola línia, i quedarà bé.

La idea és emmarcar aquest treball sobre un vidre. Com es veu, aquí no hi ha el Mar Negre, Caspi, llacs Michigan,... Si ho vull, els he d'imprimir com una illa, i enganxar aquestes illes sobre el vidre.

La imatge que es veu l'he amb el fitxer mapamundi_v6_buidat.dxf. Una broca de 2mm, i una fusta de 5mm.

A part del mapamundi, hi haurà els leds que iluminin el mapamundi seguint el contorn. Els càlculs per saber quants leds blans puc utilitzar:

24V
500mA (el que tinc) (però existeixen fonts de 1A)

branques de 6 leds
R = (24-3.5*6) / 20mA = (24-21)/0,020 = 150 ohm

500mA / 20mA = 25 branques =150 leds (número teòric de leds blancs que puc fer servir)

en els continents puc distingir 5 branques

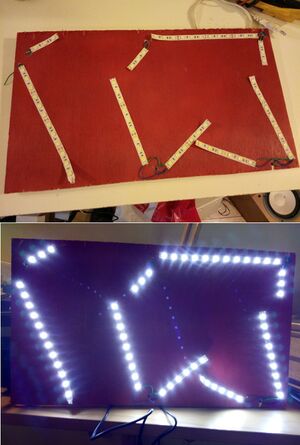

Mapamundi leds.jpg
Mapamundi quadre.jpg

Compro una tira de leds:

Características del producto:

SI LA COMPRA ES POR 20 METROS, EL ENVÍO ES CERTIFICADO
1. SuperB formato 5050 SMD, LEDs de alta intensidad y calidad.
2. Larga vida útil 50.000 horas
3. Longitud continua en el rollo 5 metros, se puede cortar cada tres LED (5cm)
4. Cinta flexible para curvar alrededor de esquinas.
5. Bajo consumo de energía
6. Cinta a doble cara con alto índice de agarre, para pegar en cualquier superficie.

Características físicas y lumínicas
1. Tamaño L500cm (5M) x W1cm x T0.35cm (dimensions)
2. Emisión de color 5.500-6.000ºK
3. IP 20
4. Voltaje 12V - 14W/m
5. Cantidad de LED: 60leds / m. El rollo completo 300 leds
6. Ángulo 120 ° ~ 140 °
7. Temperatura de funcionamiento -20° a 50°

La tira de LEDs es pot tallar cada 3 LEds, i s'han d'alimentar amb 12V. Cada 5cm són 3LEDs, que consumeixen:

14W/m * 0,05m = 0,7W cada mòdul de 3leds.

Com es veu a la foto, jo tinc 17 mòduls de 3 LEDs, que consumeixen: 15mòduls x 0,7W = 11,9W (12W).

El corrent que tenen els leds és: I = P/V = 12W / 12V = 1A. I això està contrastat experimentalment amb la font d'alimentació. Per tant, necessito una font d'alimentació de 12V * 1A (és a dir, de 12W).

Arcade Stick 2P, CPO, març 2017


He utilitzat una broca V-bit de 10 graus per fer el solc, i ho fa bé. Aleshores pinto amb spray gris vàries capes, després de llimar bé la superfície. El tema és com omplir el solc amb negre. La masilla va malament perquè embruta la superfície, malmeto la pintura gris. La plastilina negra va bé, omple bé i puc treure fàcilment amb els dits el sobrant sense embrutar. El problema és que no solidifica. Ni que fiqui vernís a sobre no queda sòlid. Per tant, l'efecte visual és bo però no és una solució vàlida.

Finalment, ho he fet amb la xeringa i pintura negra. He fet servir tempera escolar que es pot dissoldre amb aigua. Amb una xeringa d'agulla petita (la que faig servir pels vinils), funciona correctament. Es tracta d'omplir les lletres amb pintura, intentant que no sobreïxi, doncs si ho fa no és fàcil de netejar.

Drag Knife, març 2017

Important, al Leroy Merlin hi ha gillettes amb forat al mig:

Medalló de boix, març 2017

Open-Close Gear, març 2017

Based on the idea by Ikeda Yosuke's open/close sign design which relies on gravity and relatively frictionless joints.

UncleDa ha fet la versió per a impressió 3D.

Una altra versió, on no cal gravetat:

Joc del Simon (maig 2017)

Per fer el cutout de SIMON BALMES utilitzo la lletra Lintsec_Regular.ttf:

$ truetype-tracer-dxf -f ~/robotica_extraescolar_1617/cutout/Lintsec_Regular.ttf 'SIMON BALMES' > ~/robotica_extraescolar_1617/cutout/simon_balmes_v1.dxf

Torres de Hanoi, juliol 2017

$ truetype-tracer-dxf -f /home/joan/projectes/CNC3040T/projectes/torres_hanoi/SnackerComic_PerosnalUseOnly.ttf  'Torres de Hanoi' >/home/joan/projectes/CNC3040T/projectes/torres_hanoi/torres_hanoi_v1.dxf

La fusta base és de 20cmx16cm. Faig 4 cercles amb radis 4, 3,25, 2,5 i 1,75 cm.

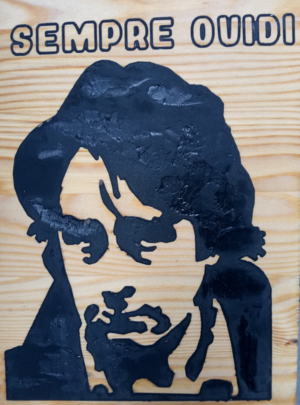

Ovidi Montllor, setembre 2017


Fusta de pi.

Albert Einstein, setembre 2017


Fusta de pi, 24x24 cm. És un exemple de com podem utilitzar el script cncstroke per tal de millorar la resolució.

Medalló Dragon Ball, setembre 2017

Dragon ball.png

Fusta de boix, 5cm de diàmtre.

Fitxes de Xiangqi, setembre 2017

Es tracta de fer totes les fitxes del Xiangqi, a 5cm de diàmetre. Com que la fusta és de boix, s'ha d'elegir un tronc ben gros, que no és fàcil. Em baso en la següent imatge:

Chinese chess1.jpg
Xiangqi general.png

Instruccions del Xiangqi: Fitxer:Xiangqi instruccions.zip

Fusta de boix, 5cm de diàmtre.

Les fitxes queden molt bé, però em trobo amb dos problemes. Les fitxes negres les he omplert amb selladora negra. Quan es vernissa, queda enganxifós. Fitxes vermelles: he utilitzat masilla blanca barrejada amb anilina vermella. El resultat final després de polir és que no és prou vermella, i amb el color de la fusta queda poc contrastat.

Possibles solucions per a una segona versió. Pintar amb spray (negre i vermell) i polir després (quedaran els solcs, que també està bé). Si no vull que quedin els solcs, aleshores puc omplir amb resina epoxy (o de poliester) (que serà transparent, i es veurà el color de fons). També puc mirar de barrejar pintura o tint dins de la resina i omplir (TODO).

Resina epoxy

Hem de provar d'omplir els solcs amb resina epoxy. Com que els solcs són de 2m, necesito una mena de xeringues com aquestes, que he comprat.

Escacs xinesos, Xiangqi, taulell, octubre 2017

Taulell xiangqi.png
Taulell i fitxes.png

Com que les fitxes són de 5cm de diàmetre, la separació entre línies la faig de 5,5cm. Això fa un total de 44 cm de costat, més els marges. Això fa que no m'hi càpiga el treball en la meva CNC de 30x40cm. Això em planteja dividir el treball en 2. I dins de cada una de les parts, l'última fila tampoc no m'hi cap i l'hauré de fer en una segona fase.

Solcs a 1,5mm de fondo, i broca de 3mm de diàmetre. Però les lletres xines del riu, on necessito més precisió, les faig amb la broca de 2mm (igual que les fitxes).

Les dues parts s'ajunten amb espigues de fusta. Evidentment, el punt d'unió és crític. Omplo els solcs amb silicona negra de pistola. El problema que m'he trobat amb les fitxes és que el vernís sobre la masilla negra queda enganxifós, i per tant en aquesta ocasió no aplico el vernís. Una possibilitat per a una segona versió serà utilitzar masilla-aquaplast blanc (millor que guix), que es pot tintar amb anilina o pintura acrílina negra. O bé resina epoxy (que també es pot tintar). Aleshores sí que es pot vernissar a sobre. la diferència és que en la resina epoxy (més car) s'ha d'omplir els solcs amb la idea que ja no podré lijar a posteriori. En canvi, amb el aquaplast, la idea és que sí que hauré de lijar a sobre. L'avantatge de la resina epoxy és que té un acabat més brillant i xul.lo.

Harley Davidson

La idea és reproduir l'acabat que es veu en el següent video:

En el video barregen la resina epoxy amb Glow in the Dark Powder (ultra blue), però no veig que sigui per tintar. La resina epoxy s'ha de poder tintar, no sé si amb anilina o directament amb pintura.

En el video, amb una canyeta desfà les bombolletes que es poden formar (bufant).

Esperem dos dies després d'omplir amb resina epoxy.

Tipus de vernissos, és un tema complicat. Llegir per ex:

Una resina epoxi o poliepòxid és un polímer que endureix quan es mescla amb un agent catalitzador o enduridor.

https://www.sagristaproducts.com/es/
C/Caracas 13-15 Nave 13 Barcelona 08030
Horario, de Lunes a Viernes
de 9 a 14 y de 16 a 19
93.274.25.42

Químics Dalmau
vendes@quimicsdalmau.net
+34 (93) 430 5956

eBay

En comptes de resina epoxy es pot utilitzar resina de poliéster. No és el mateix resina de laminación que resina de colada. Si vull omplir forats, necessito resina de colada.

Maria 12 anys, rètol lluminós

Maria 12anys.png

L'electrònica del projecte està explicada a:

Lletra a utilitzar. Per ex, Black Rose

La idea és fresar tots els cantons de la capseta: frontal (on hi ha les lletres), laterals, dalt i baix, darrera. Utilitzaré fusta de 2mm de gruix.

Mankala


Aquesta és la idea del que vull fer. M'agrada especialment la manera com està feta la bisagra. Tinc fet el script cnchollow amb el qual podré fer els forats. Ho he d'acabar. La idea és utilitzar el script cnchollow per tal de fer els forats semiesfèrics del mankala.

Per tal de què quedin millor els forats, la idea és fresar amb broques de nas arrodonit (wood drill round nose). He comprat aquest pack de tres broques (8e):

3Pz 1/4 Caña Fresa Cortador Madera 1/4 3/8 1/2 Round Nose Router Bit

A la ferreteria Alavall et poden demanar les broques amb canya de diàmetre 6mm, però valen de l'ordre de 30e + IVA.

Aquestes broques també m'han de servir per fresar el joc d'Aggravation.

Enllaç al projecte del script cnchollow:

update: he comprat unes altres broques amb més diàmetre (wood drill round nose)

Aggravation. No me la fotis (Novembre 2017)

Raül Romeva. Llibertat presos polítics (Novembre 2017)

Romeva spray.png

Abalone, joc de taula (juny 2018)

Fitxer:Abalone.zip


Es tracta de fer una graella de punts que formin una graella hexagonal. Per fer aquesta graella he programat un script amb C++ (bee_grid.cpp), que està en el fitxer per descarregar. El script accepta tres paràmetres: la distància entre punts, el número de punts que té la diagonal major, i el nom del fitxer de sortida. Aquest script conté el codi DXF que s'ha d'inserir en la plantilla DXF, per tal d'incorporar tots els punts de la graella (veure fitxer llegir.txt).

Post:

Fanorona, joc de taula (juliol 2018)


Pastís de xocolata (maig 2019)

Gnes roca.png

creat per Joan Quintana Compte, gener 2017
