Ràdio enllaç Morse

De Wikijoan
Dreceres ràpides: navegació, cerca

Contingut

Introducció

Es tracta de fer un emissor-receptor Morse que funcioni per ràdio (7MHz, ona de 40m).

El projecte consta de vàries parts:

  1. emissor-receptor ràdio, amb antena
  2. decodificador Morse amb Arduino
  3. fer l'estoig per tal de què tot el conjunt sigui portable.

Tot això s'haurà de duplicar en dues unitats, per tal de què l'equip espia pugui fer les seves accions :-)

Emissor-receptor ràdio

40m CW.jpg

Radio 40M CW Shortwave Transmitter Receiver Version 4.1 7.023-7.026MHz QRP Pi RS

40m és la longitud d'ona que es correspon a la freqüència de 7MHz. CW significa Continuous Wave, i és un concepte de ràdio-aficionat que és la manera més fàcil de transmetre un senyal i d'ocupar l'espai: emetre una ona sinoidal sobre la portadora de 7Mz.

QRP també és un concepte de ràdio-aficionat que significa operar amb potència reduïda. En teoria es poden aconseguir transmissions a llarga distància amb potència reduïda.

El kit és fàcil de muntar. Hi ha un potenciòmetre amb el qual es pot ajustar la freqüència del senyal que escoltem (més o menys agut). Però el kit no funciona per res si no tens una antena.

Construcció antena

Antena 40m.jpg

L'article original per construir l'antena és de la revista de la URE (març 2018), que es pot descarregar directament de la web.

L'antena és la part interessant del projecte. En teoria, amb una bona antena de ràdioaficionat es poden aconseguir llargues distàncies. Si la longitud d'iba és de 40m, l'antena hauria de ser de 40m. Però això no és pràctic. També valen el submúltiples: 20m, etc.

He aconseguit un disseny xul·lo amb una antena circular (veure article a la revista), a proposta del Miquel Àngel Villanueva (i el seu pare).

Muntant una antena ja es poden escoltar senyals Morse que hi ha en l'espai aeri. Muntant la segona antena ja es pot establir connexió entre els dos ràdio-enllaços: un fa d'emissor i l'altre de receptor, o al revés.

Resum de l'antena

Font: revista URE març 2018. Autor J. Moldes (EB1HBK)

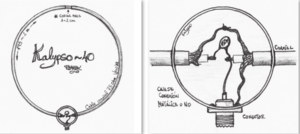

L'antena es diu (veure article) Kalypso 40, antena de cuadro blindado para RX en 40 metros.

Amb les dimensions que es proposa l'article és una antena per a 40m, però modificant les dimensions i el condensador pot ser una antena per a altres freqüències d'interès.

Característiques:

-Tamaño muy reducido con respecto a la longitud de onda.
-Q moderado, ofreciendo buen equilibrio entre selectividad y ancho de banda.
-La sintonía se logra mediante un pequeño condensador fijo de valor estándar.
-Impedancia de alimentación muy próxima a 50 ohm, mejorando la relación S/N.
-Directiva en polarización vertical (modo habitual de uso).
-Construcción rápida y sencilla, con elementos fácilmente obtenibles

Materials: per construir una Kalypso per a la banda de 40 metres:

Són 65cm de diàmetre, i aconseguim una antena de baix soroll i directiva. La direcció és la perpendicular al loop. És un disseny tolerant.

Com es comenta en l'article, és una antena de recepció. Es comenta que per a transmissió es pot cremar el condensador ceràmic. Per tant, hauré de fer proves a veure què passa amb això. D'entrada, he comprat condensadors ceràmics que aguanten 500V.

Decodificador Morse, Arduino

Es tracta de tenir un petit micro (electret) que capti el senyal que rebo i que en la pantalla LCD em surti directament els caràcters.

Per tal de què això sigui possible, a part del connector d'auriculars que ve per defecte, hauré d'agafar el senyal d'àudio i amplificar-la una mica per tenir un senyal suficient en un speaker que pugui escoltar directament i que pugui agafar el electret.

Tinc aquests petits amplificadors:

PAM8406 2X5W Dual Channel Audio Stereo Amplifier cancelacion ruido board SP

La informació es mostrarà en un display LCD de 4 línies i 20 caràcters:

Display LCD2004 AZUL 20x04 LCM2004A Arduino LCD 2004 pantalla retroiluminado

I em baso en aquest projecte d'Arduino, d'on trec el codi.

S'utilitza un Arduino nano, potser ho faig amb un arduino micro. L'Arduino funciona a 5V, però es pot alimentar perfectament amb 9V a través del pin Vin. (el kit de ràdio funciona amb una pila de 9V).

Construcció estoig

Quan tot funcioni, s'haurà d'integrar en un estoig xul·lo i que integri totes les parts.


creat per Joan Quintana Compte, desembre 2018-febrer 2019
